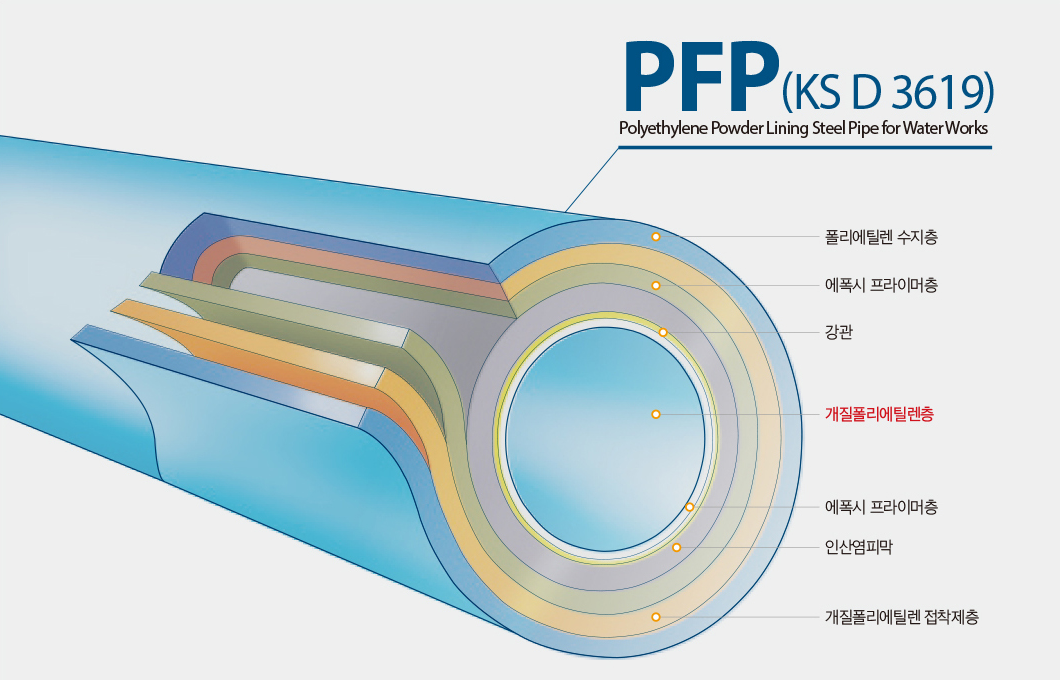

수도용 폴리에틸렌 분체라이닝강관(PFP) - KS D 3619


제품의 개요

PFP(KS D 3619, 수도용 폴리에틸렌 분체라이닝 강관)는 기계, 물리적면에서 품질이 가장 뛰어난 배관재인 강관(Steel Pipe)에 위생적인 고분자 물질인 폴리에틸렌을 특수 피복 및 라이닝하여 내식성을 완벽히 부여한 제품으로써 기존의 어떠한 배관재보다 우수한 제품 특성을 보유하고 있는 제품입니다.
(일본의 JFE(구,NKK)와 기술제휴_일본 수도협회 규격 JWWA K-132, 수도용 폴리에틸렌 분체라이닝 강관규격 만족)

제품의 특징

제품의 용도

상,하수도관, 공업용수, 지하수 및 각종 지하매설관

생산가능규격

O-DIE
15-100A
T-DIE
150-1,000A

제품의 규격[15A-1,000A]

호칭지름원관(강관)내면피복두께(mm)외면피복두께(mm)
A(mm)B(mm)외경두께중량(kg/본)
151/221.72.657.50.30 이상1.2 이상
203/427.22.659.6
25134.03.2514.76
321 1/442.73.2518.960.35 이상
401 1/248.63.2521.78
50260.53.6530.72
652 1/276.33.6538.04 0.40 이상
80389.14.0550.94
1004114.34.5073.21.6 이상

제품의 규격[80A-1,000A]


호칭지름원관(강관)내면
피복
두께(mm)
외면
피복
두께(mm)

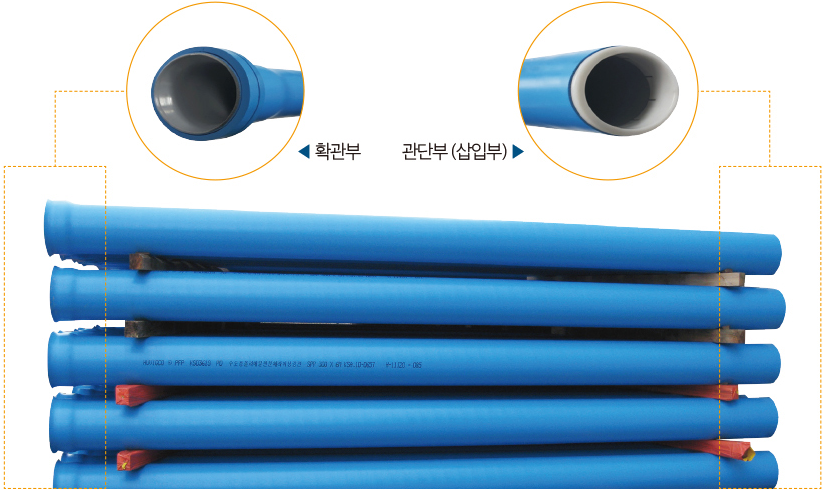

직관부확관부
A(mm)B(mm)외경두께중량(kg/본)DLL1D1e
기본치수기본치수기본치수기본치수허용차기본치수
803.289.14.0550.9404 이상
1.2 이상92.959056000132.1±295
1004114.34.573.21.6 이상119.15905163.395
1506165.24.85115.20.5 이상1.8 이상170.25875215.5125
2008216.35.85182.4221.35875264.5125
25010267.46.4247.2272.45855321.5145
30012318.57322.82.0 이상323.55850377.5150
35014355.66310.2360.65830432170
40016406.46355.2411.45825489175
500205086445.85135825594175
60024609.66535.82.2 이상614.65835686165
700(6t)28711.26.0636.5
719.25945.06100.0792.8±2.0155.0
700(7t)7.0741.0
794.8
800(7t)32812.87.0848.5
820.85935.0898.2165.0
800(8t)8.0968.5
900.2
900(7t)36914.47.0955.5
922.45925.01001.8175.0
900(8t)8.01090.8
1003.8
1,000(8t)401016.08.01213.0
1024.05915.01107.3185.0
1,000(9t)9.01363.3
1109.3

수도용 폴리에틸렌 분체라이닝강관(PFP) KS D 3619

제품의 개발배경
주철관PE,PVC
장점강성 우수, 연결부 우수위생성 우수, 작업성 우수
단점내충격성 취약, 위생성 저하, 내구성 저하강성 부족, 내진성 저하, 연약지반 취약, 내구성 저하,연결부 취약

맑고 깨끗한 물을 공급할 수 있는 새로운 상수도관 필요성
위생성 우수, 내구성 우수, 내진성 우수, 연결부 우수, 작업성 우수

PFP관의 특장점

01

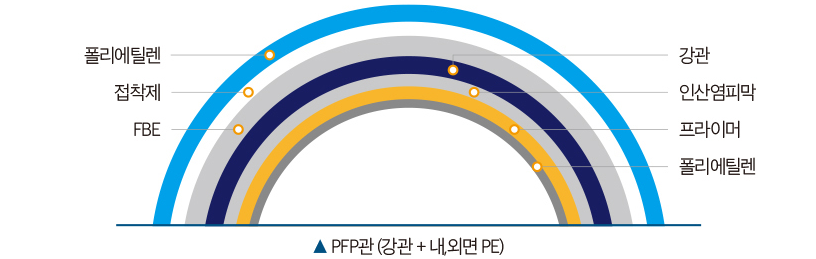

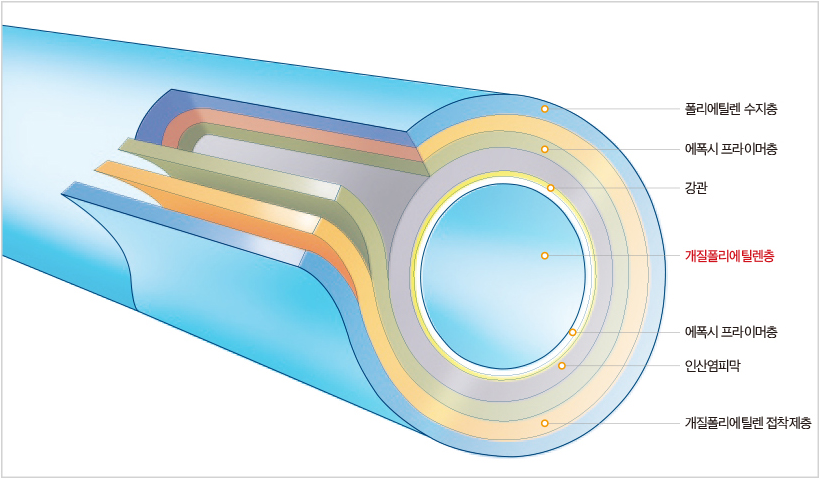

강관의 기계적 물성과 PE관의 위생성을 동시에 구비한 최고의 수도관

-국내 유일내면 PE lining 코팅강관
-1984년부터 30년 이상 내구성, 위생성 등이 검증된 수도관


02

단면을 포함한 모든 면이 sealing 된 코팅강관

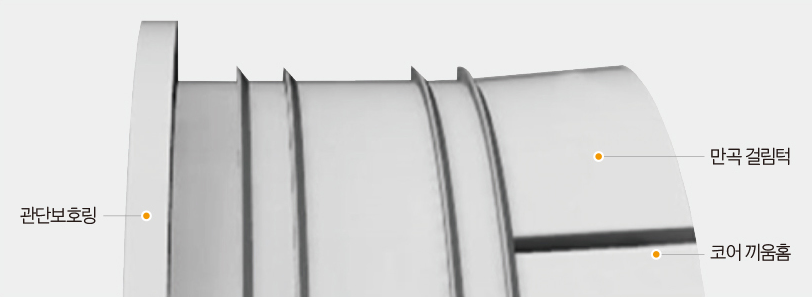

-외면의코팅을 제거하지 않고 기계식 연결부를 형성함
-코팅강관의 단면까지 완전히 보호링으로 Sealing 되어있음


03

소켓 연결방식을 코팅강관에 구현(세계최초)

-200년 이상 가장 널리 쓰여온 연결방식
-주철관과 시공방식이 동일하며, 호환성이 높아 시공성 우수
-기타연결 방식 대비 누수저항성이 우수함(수밀성 향상)


04

관의 열팽창을 흡수하여 전체 관로의 변형이 없는 코팅강관

-용접식 강관 연결의 고질적인 문제가 해결됨(신축이음관 불필요)
-관단보호링이 단면부 부식방지와 열팽창 Stress를 완충 및 해소 역할


수도용 폴리에틸렌 분체라이닝강관(PFP) KS D 3619

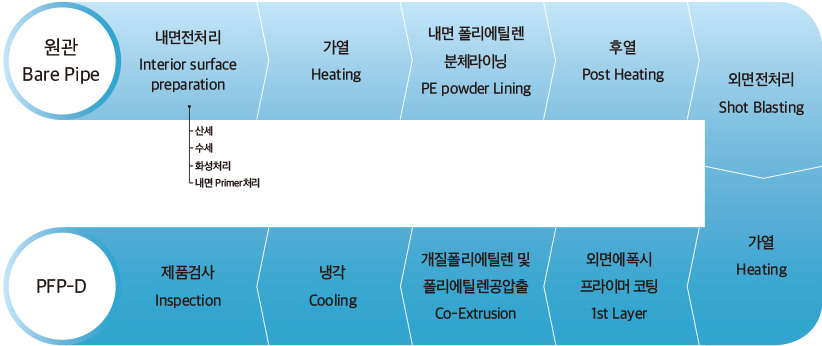

생산공정[15A-1,000A]
관단현상

관단현상은 프레인앤드를 원칙으로 하며, 별도의 관단현상은 구매자의 요구에 따른다.

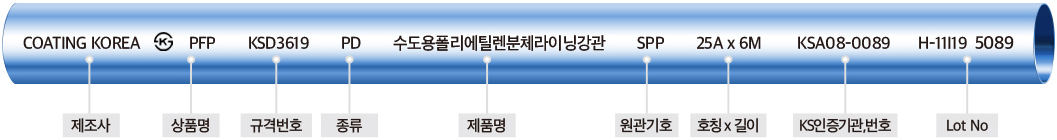

표시(제품마킹)

PM접합[15A-50A/50A-100A]

시공방법[15A-50A]

01

파이프에 플랜지, 로크링, 와샤, 고무링 순으로 삽입한다.


02

부속을 삽입한 파이프에 몸체를 삽입한 후 부속품을 몸체에 밀착시킨다.


03

볼트를 몸체 턱에 걸리도록 몸체에서 플랜지 쪽으로 삽입하고 볼트에 와샤와 너트를 가조립한다.


04

반대편에도 1,2,3과 같은 방법으로 조립한다.


05

몸체에 너트, 부속품들의 수평을 유지하면서 손으로 조인 후 공구(래칫핸들, 스패너 등)로 강하게 조인다. (플랜지가 틀어지지 않도록 균형있게 조인다.)


06

시공완료 후 몸체, 너트, 부속품들의 수평을 확인하고 고무링의 압착상태 조임이 균등한지 확인한다.

시공방법[50A-100A]

01

파이프에 플랜지, 로크링, 와샤, 고무링 순으로 삽입한다.


02

부속을 삽입한 파이프에 몸체를 삽입한 후 부속품을 몸체에 밀착시킨다.


03

몸체와 너트, 부속품들의 수평을 유지하면서 손으로 너트를 조인다.


04

반대편에도 1,2,3과 같은 방법으로 조립한다.


05

공구(래칫핸들, 스패너 등)를 이용하여 수평을 유지하면서 강하게 조인다.


06

시공완료 후 몸체, 너트, 부속품들의 수평을 확인하고 고무링의 압착상태 조임이 균등한지 확인한다.

PFP조인트[(분할형소켓)80A-1,000A]

시공방법[80A-1,000A]

01

PFP관 삽구부끝 외면과 수구부 내면을 청소한 후 삽구부쪽에 이탈방지 압륜, 고무링을 관끝에서 반대방향으로 150mm 이상 끼워 넣는다.


02

PFP관 수구부에서 분할형 소켓링 외륜과 내륜을 위치시킨다.


03

PFP관 수구부에서 분할형 소켓링 내륜을 체결한다.


04

분할형 소켓링(외륜, 내륜)을 결합하여 수구부 끝에 위치시킨다.


05

삽구부를 고무링이 꼬이지 않도록 조심하여 수구부 안쪽 끝까지 삽입하고 이탈방지 압륜과 소켓링을 체결볼트, 너트로 체결한다.


06

체결볼트의 조임은 41mm 공구를 사용하여 상하 대각 방향으로 각각 조금씩 조이고 이탈방지 압륜과 소켓링이 완전히 밀착될 때까지 반복해서 조인다.[조임토오크]14~15kg·m


07

삽구부쪽 이탈방지 압륜에 고정 볼트를 16mm공구를 사용하여 상하 대각 방향으로 조이고 고정 볼트가 단단히 조여졌는지 순차적으로 확인한다.[조임토오크]8kg·m


08

시공완료

방식씨일제[관단처리]

물성 및 도포방법

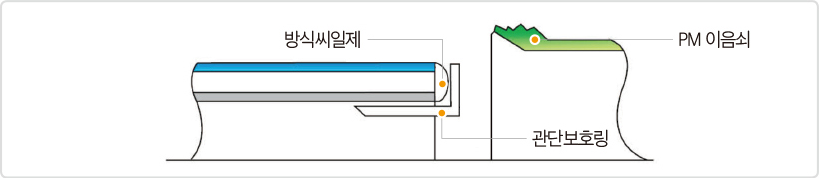

[물성] 방식씨일제는 피복강관의 관단면에 방식성을 확보할 수 있도록 특별히 설계된 물성을 갖고 있는 제품

[도포방법] 이음쇠를 취부하기 전에 그림과 같이 관단의 노출부와 관단보호링 사이에 방식씨일제를 도포하여 이음쇠 접속 후 관단면과 관단보호링 사이에 노출부분이 생기지 않도록 하여야 한다.


01

PFP를 사용 길이만큼 전용 Cutting M/C으로 절단한 다음 절단면과 관내·외면은 둥근줄칼 또는 스크레이퍼 등으로 처리하고 칩, 이물질 등을 깨끗이 제거한다.


02

절단된 관단면에 방식씨일제를 도포한다.


03

관 내면에 관단보호링을 삽입한다.


04

PFP 조인트 시공방법에 따라 체결한다.

시공사례

인증현황

한국산업표준규격


한국상하수도협회

- KS D 3619, KS D 3565
- KS D 3589, KS D 3607

수도용위생안전기준


한국상하수도협회

- 수도용폴리에틸렌분체라이닝 강관 및 이형관

조달우수제품


조달청

- 소켓형 내, 외면 폴리에틸렌 피복강관 및 분할형 연결구

성능인증


중소벤처기업부

- 중기청 기술개발제품 우선구매제도 지원대상
- 공공기관 수의계약 체결

녹색기술인증


환경부

- 중기청 기술개발제품 우선구매제도 지원대상

뿌리기술전문기업


한국생산기술연구원

- 표면처리 기술
- 기술혁신 지원

전라북도 선도기업


전라북도

- 기술력 탁월, 일하기 좋은 기업
- 지역사회 선도 기업

환경마크


한국생산기술연구원

- 표면처리 기술
- 기술혁신 지원

ISO 9001


국제표준화기구 (ISO)

- 품질경영시스템 국제규격

ISO 14001


국제표준화기구 (ISO)

- 환경경영시스템 국제규격

이노비즈


중소벤처기업부

- 기술혁신 역량을 갖춘 업력
3년 이상의 안정적 성장기업

메인비즈


중소벤처기업부

- 경영혁신 역량을 갖춘 업력
3년 이상의 안정적 성장기업
